Zmniejszenie obrotów silnika trójfazowego pozwala lepiej dopasować jego pracę do wymagań urządzenia, ograniczyć zużycie energii i poprawić precyzję sterowania. Najskuteczniejszym rozwiązaniem jest zwykle zastosowanie falownika, który umożliwia płynną regulację prędkości przez zmianę częstotliwości zasilania. W artykule wyjaśniamy, jak działają dostępne metody, na co zwrócić uwagę przy doborze falownika oraz jak bezpiecznie dostosować go do parametrów silnika i konkretnego zastosowania. A jak już tu jesteś to sprawdź, jaki Motul 5W-30 pasuje do twojego silnika.
- Falownik płynnie zmienia obroty silnika przez regulację częstotliwości zasilania.
- Dobieraj falownik do napięcia i prądu silnika oraz charakteru obciążenia.
- Sterowanie wektorowe pomaga utrzymać moment i prędkość przy zmiennym obciążeniu.
- Ustaw czasy rozruchu i hamowania oraz właściwe zabezpieczenia.
- Przy długiej pracy na niskich obrotach zadbaj o chłodzenie silnika.
Zmiana częstotliwości zasilania pozwala płynnie regulować obroty silnika trójfazowego bez mechanicznej zmiany przełożeń. W silniku asynchronicznym częstotliwość określa prędkość wirowania pola magnetycznego, która wpływa na prędkość wirnika. Przy zasilaniu 50 Hz silnik pracuje z prędkością zbliżoną do znamionowej, a jej obniżenie lub podwyższenie pozwala dopasować napęd do zadania. Wirnik nie zawsze nadąża za polem — różnicę określa poślizg, który zmienia się wraz z obciążeniem.
Do regulacji częstotliwości służy falownik, który steruje także napięciem podawanym na silnik. Umożliwia łagodny rozruch, kontrolowane hamowanie, regulację przyspieszania i zmianę kierunku obrotów. Dlatego sprawdza się w pompach, wentylatorach, przenośnikach, mieszalnikach i obrabiarkach. Ponadto dostosowanie prędkości pompy lub wentylatora do bieżącego zapotrzebowania może ograniczyć zużycie energii i zmniejszyć obciążenie mechaniki.
Precyzyjny napęd i płynna praca nawet przy zmiennym obciążeniu
Sterowanie skalarne zmienia częstotliwość i napięcie, jednak przy zmiennym obciążeniu obroty mogą odbiegać od zadanych. Z kolei sterowanie wektorowe, na przykład FOC, uwzględnia aktualny stan silnika i pozwala precyzyjniej regulować prędkość oraz moment obrotowy. Przy niskiej częstotliwości funkcja Torque Boost wspiera uzyskanie odpowiedniego momentu, a Speed Tracking pomaga płynnie przejąć sterowanie nad rozpędzonym silnikiem. W instalacjach przemysłowych przydatne są również komunikacja RS485/Modbus, wbudowane hamowanie oraz regulacja czasu przyspieszania i zwalniania.
Dobierając falownik, sprawdź napięcie, prąd znamionowy silnika i charakter obciążenia — sama moc nie wystarczy. Przykładowy przemiennik klasy 400 V może obsługiwać silnik o mocy 7,5 kW i prądzie 17 A w wymagającym trybie Heavy Duty albo 11 kW i 25 A w łagodniejszym trybie Normal Duty. Nie oznacza to jednak, że można niezależnie sterować dwoma silnikami. Przed uruchomieniem zweryfikuj zgodność parametrów i sposób połączenia uzwojeń, a następnie dopasuj ustawienia zabezpieczeń oraz hamowania do instalacji. Dzięki właściwej konfiguracji falownik reguluje obroty płynnie i precyzyjnie, ograniczając zbędne obciążenia mechaniczne.
Jak regulować prędkość silnika trójfazowego falownikiem
Dobierz metodę regulacji, falownik i parametry napędu do silnika oraz obciążenia. Uwzględnij wymagany moment, rozruch i hamowanie.
- Wybierz metodę regulacji. Najczęściej zmieniaj częstotliwość zasilania falownikiem — uzyskasz płynną regulację obrotów w szerokim zakresie. Zmiana napięcia pozwala jedynie nieznacznie skorygować prędkość i zwiększa straty, a rezystory w obwodzie wirnika wydzielają dużo ciepła. Z kolei zmiana liczby par biegunów daje skokowe prędkości i wymaga odpowiedniej konstrukcji silnika.
- Sprawdź silnik i obciążenie. Odczytaj z tabliczki znamionowej napięcie, prąd i moc, a następnie ustal sposób połączenia uzwojeń. Określ też wymagania obciążenia: pompa i wentylator zwykle pracują łagodniej niż niektóre przenośniki czy mieszalniki, które potrzebują większego momentu i przeciążalności. Dobieraj falownik przede wszystkim do prądu silnika i warunków pracy, nie tylko do mocy w kilowatach.
- Dopasuj falownik. Zgodność napięcia wejściowego i wyjściowego z instalacją oraz silnikiem to podstawa; prąd znamionowy falownika powinien odpowiadać prądowi silnika. Przy zmiennym lub wymagającym obciążeniu rozważ sterowanie wektorowe, które lepiej utrzymuje moment i prędkość niż podstawowe sterowanie skalarne. Sprawdź także przeciążalność: tryb Heavy Duty (HD) służy do cięższych warunków, a Normal Duty (ND) do łagodniejszych. Wyższa moc w trybie ND nie zapewnia przeciążalności takiej jak niższa moc w HD.
- Ustaw parametry pracy. Wprowadź dane znamionowe silnika oraz ustaw częstotliwość zadaną i czasy przyspieszania oraz zwalniania. Jeśli napęd ma zachować moment przy niskich obrotach, sprawdź, czy falownik oferuje funkcję Torque Boost i skonfiguruj ją poprawnie. Przy ponownym uruchamianiu obracającego się silnika przyda się Speed Tracking. Jeśli maszyna wymaga pracy w obu kierunkach, skonfiguruj zmianę kierunku.
- Przetestuj napęd pod obciążeniem. Zwiększaj prędkość stopniowo i obserwuj obroty, temperaturę silnika oraz pracę mechanizmu. Przy częstych zmianach obciążenia sterowanie wektorowe może poprawić precyzję i ograniczyć wahania prędkości związane ze zmianą poślizgu. Sprawdź też zabezpieczenia i funkcje hamowania: gwałtowne zwalnianie może wymagać doboru sposobu hamowania do bezwładności napędu.
- Sprawdź sterowanie i integrację. W instalacjach przemysłowych upewnij się, że falownik ma wymagane wejścia sterujące i obsługuje komunikację, na przykład RS485/Modbus. Dzięki temu sterownik PLC może zadawać prędkość i odczytywać parametry. Przy dużej wilgotności lub zapyleniu uwzględnij warunki montażu, chłodzenie i ochronę elektroniki.
| Obszar | Parametr | Wartość / dobór |
|---|---|---|
| Dobór falownika | Moc | ≥ mocy silnika; uwzględnij przeciążenia |
| Dobór falownika | Prąd wyjściowy | ≥ prądu znamionowego silnika |
| Dobór falownika | Przykład HD | 7,5 kW / 17 A |
| Dobór falownika | Przykład ND | 11 kW / 25 A |
| Obciążenie | HD | większa przeciążalność: przenośnik, mieszalnik |
| Obciążenie | ND | łagodniejsze: pompa, wentylator |
| Sterowanie wektorowe | Moment przy niskich obrotach | stabilniejszy; Torque Boost |
| Sterowanie wektorowe | Regulacja | prędkość + moment, także przy zmiennym obciążeniu |
| Rozruch i hamowanie | Czasy ramp | przyspieszanie i zwalnianie: ustawiane |
| Zabezpieczenia | Do sprawdzenia | przeciążenie, przegrzanie, zanik fazy |

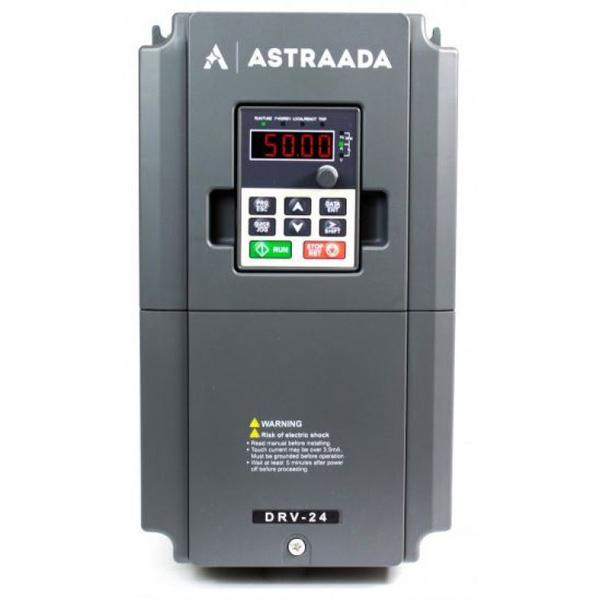

Dobór falownika do mocy silnika i charakteru obciążenia
Dobór falownika zacznij od odczytania z tabliczki znamionowej silnika napięcia, prądu, mocy, częstotliwości i sposobu połączenia uzwojeń. Przede wszystkim porównaj prąd znamionowy silnika z prądem wyjściowym falownika — ten drugi nie może być niższy. Sprawdź też, czy moc urządzenia pasuje do napędu. Na przykład falownik zasilany napięciem 3 × 400 V może pracować w zakresie 7,5 kW i 17 A przy większej przeciążalności albo 11 kW i 25 A przy łagodniejszym obciążeniu. Te tryby nie są równoważne: wyższa moc w zakresie ND nie zapewnia przeciążalności dostępnej w HD.
Uwzględnij także charakter pracy maszyny. Pompy i wentylatory zwykle pracują przy łagodnym obciążeniu zależnym od prędkości, dlatego często wystarcza zakres ND. Z kolei przenośniki, mieszalniki i obrabiarki mogą wymagać większego momentu rozruchowego oraz przeciążalności, więc sprawdź zakres HD. Weź pod uwagę również częstotliwość uruchomień, czas przyspieszania i hamowania, bezwładność oraz pracę przy niskiej prędkości. Porównuj prąd z tabliczki znamionowej z prądem wyjściowym falownika — sama moc w kilowatach nie wystarczy.
Płynniejszy rozruch i pewniejsza praca napędu przy zmiennym obciążeniu
Falownik reguluje obroty, zmieniając częstotliwość zasilania. Dzięki łagodnemu rozruchowi i kontrolowanemu zatrzymaniu ogranicza szarpnięcia przekładni, sprzęgieł i pasów. Przy zmiennym obciążeniu sterowanie wektorowe stabilniej utrzymuje moment i prędkość niż proste sterowanie skalarne. Ponadto Torque Boost może zwiększyć moment przy niskiej częstotliwości, a Speed Tracking ułatwia przejęcie kontroli nad silnikiem, który wciąż obraca się z rozpędu. Jeśli napęd ma pracować w obu kierunkach, przydadzą się także funkcje FWD/REV oraz regulacja czasu przyspieszania i zwalniania.
Przed zakupem sprawdź napięcie zasilania i wyjściowe, dopuszczalny prąd, zakres częstotliwości oraz warunki chłodzenia silnika przy niskich obrotach. Jeśli cię to ciekawi to sprawdź, jaki olej najlepiej sprawdzi się w Mercedesie A‑Klasy. W instalacji przemysłowej zwróć też uwagę na wbudowany układ hamowania, zabezpieczenia i komunikację RS485/Modbus z PLC oraz odporność elektroniki na wilgoć i pył. Dobierz falownik nie tylko do mocy silnika, lecz także do wymagań rozruchu, zmian obciążenia i tempa pracy. W ten sposób zwiększysz niezawodność napędu i ograniczysz gwałtowne obciążenia mechaniki.
Wskazówka: jeśli silnik ma często pracować na niskich obrotach, sprawdź jego chłodzenie — wbudowany wentylator obraca się wolniej, więc może nie zapewniać wystarczającego przepływu powietrza. Przy długotrwałej pracy z małą prędkością rozważ niezależne chłodzenie.

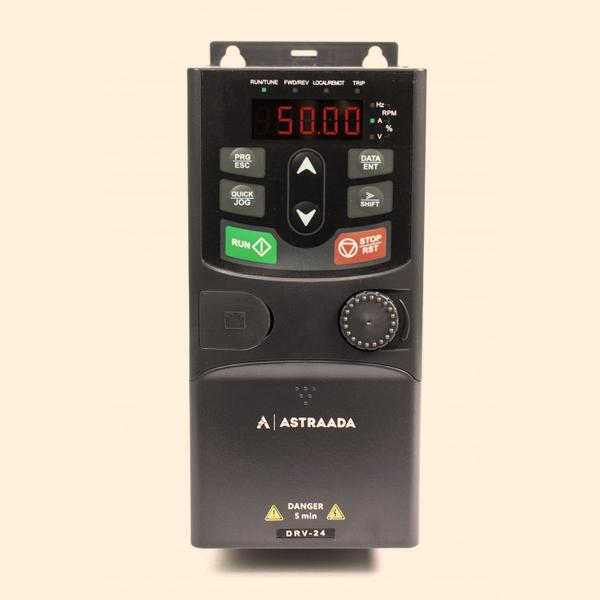

Sterowanie wektorowe zapewnia precyzję i stabilny moment przy niskich obrotach
Sterowanie wektorowe pozwala falownikowi kontrolować częstotliwość zasilania oraz pole magnetyczne i prąd silnika. Dzięki temu napęd utrzymuje stabilny moment przy niskiej prędkości, ogranicza wahania obrotów i płynniej reaguje na zmiany obciążenia niż przy sterowaniu skalarnym. Dla zainteresowanych tą tematyką: sprawdź prognozy i ryzyka akcji Orlenu.
Algorytm sterowania zorientowanego polowo (FOC) reguluje niezależnie prędkość i moment, a falownik dostosowuje zasilanie do bieżącego stanu silnika. Ułatwia to rozruch i hamowanie oraz kompensuje nagły wzrost oporu. W odpowiednich warunkach napęd może przez krótki czas osiągać moment wyższy od znamionowego, na przykład podczas rozpędzania obciążonego przenośnika.
Pewny rozruch i płynna praca nawet pod zmiennym obciążeniem
Przy niskiej częstotliwości funkcja Torque Boost zwiększa moment silnika. Z kolei Speed Tracking pozwala ponownie uruchomić maszynę, która nadal obraca się z rozpędu, na przykład wentylator o dużej bezwładności. Ponadto regulowane czasy przyspieszania i hamowania ograniczają szarpnięcia, chroniąc przekładnie, pasy i sprzęgła przed gwałtownymi obciążeniami.
Dlatego sterowanie wektorowe sprawdza się w pompach, mieszalnikach, obrabiarkach i układach transportowych, gdzie obciążenie się zmienia. Falownik zasilany napięciem 400 V może też obsługiwać komunikację RS485/Modbus, co ułatwia podłączenie go do systemu PLC. Właściwy dobór falownika zapewnia pewniejszy rozruch i dokładniejszą kontrolę napędu bez niepotrzebnego przewymiarowania silnika.
Wskazówka: aby sterowanie wektorowe działało dokładnie, wpisz do falownika dane z tabliczki znamionowej silnika, a jeśli urządzenie to umożliwia — wykonaj autotuning. Dzięki temu napęd lepiej dopasuje regulację do parametrów konkretnego silnika.
Łagodny rozruch, hamowanie i zabezpieczenia napędu
Poniższe zasady pomagają łagodnie uruchamiać i hamować napęd, ograniczać obciążenia mechaniczne oraz dobierać sterowanie i zabezpieczenia.
- Dobierz regulację do silnika i obciążenia. W napędach trójfazowych falownik zmienia prędkość przez regulację częstotliwości zasilania. Dobierając urządzenie, uwzględnij napięcie i prąd znamionowy silnika, połączenie uzwojeń, wymagany moment rozruchowy oraz charakter obciążenia.
- Ustaw łagodne przyspieszanie. Stopniowy wzrost obrotów ogranicza szarpnięcia i przeciążenia przekładni, sprzęgieł, pasów oraz innych części. Dopasuj czas rozruchu do bezwładności napędu i wymagań procesu, ponieważ zbyt gwałtowne przyspieszenie może zakłócić synchronizację silnika z polem magnetycznym.
- Skonfiguruj kontrolowane hamowanie. Regulowany czas zwalniania zapewnia płynniejsze zatrzymanie niż nagłe odłączenie zasilania. Jeśli aplikacja wymaga szybkiego zatrzymania, sprawdź konfigurację falownika i instalacji; niektóre rozwiązania mają wbudowany układ hamowania.
- Rozważ sterowanie wektorowe i funkcję Torque Boost. Sterowanie wektorowe stabilizuje regulację prędkości i momentu przy zmiennym obciążeniu, ponieważ falownik lepiej dostosowuje pracę do aktualnego stanu silnika. Z kolei Torque Boost może zwiększyć moment przy niskiej częstotliwości, ale ustaw tę funkcję odpowiednio do napędu.
- Uwzględnij bezwładność obracającego się silnika. Wentylatory i inne układy o dużej bezwładności mogą długo wirować po zatrzymaniu sterowania. Podczas ponownego uruchomienia funkcja Speed Tracking dopasowuje falownik do prędkości silnika, ograniczając gwałtowne zmiany pracy.
- Skonfiguruj zabezpieczenia i diagnostykę. Dobierz falownik do prądu silnika i przewidywanego przeciążenia, pamiętając, że zakresy Heavy Duty i Normal Duty dopuszczają różne obciążenia. Zabezpieczenia nadprądowe, kontrola nieprawidłowości zasilania oraz właściwe czasy przyspieszania i hamowania pomagają wykrywać problemy i chronić napęd. W układach BLDC zadbaj też o synchronizację komutacji i czas martwy, który zapobiega jednoczesnemu załączeniu tranzystorów oraz prądowi skrośnemu.
- Sprawdź kierunek pracy i integrację z automatyką. Funkcja FWD/REV zmienia kierunek obrotów w napędach przystosowanych do pracy dwukierunkowej. Ponadto komunikacja, np. RS485/Modbus, umożliwia przesyłanie poleceń i odczyt parametrów przez kompatybilny sterownik PLC. Przed uruchomieniem sprawdź sterowanie i ustawienia.
FAQ - Najczęstsze pytania
Jak najskuteczniej zmniejszyć obroty silnika trójfazowego?Najczęściej stosuje się falownik, który obniża częstotliwość zasilania i pozwala płynnie regulować prędkość. Zmiana napięcia daje ograniczoną regulację, a zmiana liczby par biegunów zapewnia jedynie skokowe prędkości.
Na jakie parametry zwrócić uwagę przy doborze falownika?Sprawdź zgodność napięcia oraz upewnij się, że prąd wyjściowy falownika nie jest niższy od prądu znamionowego silnika. Uwzględnij także charakter obciążenia, wymagany moment i przeciążalność — tryb Heavy Duty jest przeznaczony do trudniejszych warunków niż Normal Duty.
Czym różni się sterowanie wektorowe od skalarnego?Sterowanie skalarne zmienia częstotliwość i napięcie, ale przy zmiennym obciążeniu obroty mogą odbiegać od zadanych. Sterowanie wektorowe precyzyjniej kontroluje prędkość i moment, dlatego lepiej sprawdza się przy niskich obrotach i zmiennym obciążeniu.
Jakie funkcje falownika pomagają przy rozruchu i hamowaniu?Regulowane czasy przyspieszania i zwalniania ograniczają szarpnięcia oraz obciążenia mechaniczne. Torque Boost wspiera uzyskanie momentu przy niskiej częstotliwości, a Speed Tracking ułatwia przejęcie kontroli nad silnikiem, który nadal się obraca.
O czym pamiętać, gdy silnik długo pracuje na niskich obrotach?Wbudowany wentylator silnika obraca się wtedy wolniej i może zapewniać niewystarczające chłodzenie. Przy długotrwałej pracy z małą prędkością warto rozważyć niezależne chłodzenie i obserwować temperaturę silnika.
